3D-Kontaktproblem (Signorini)

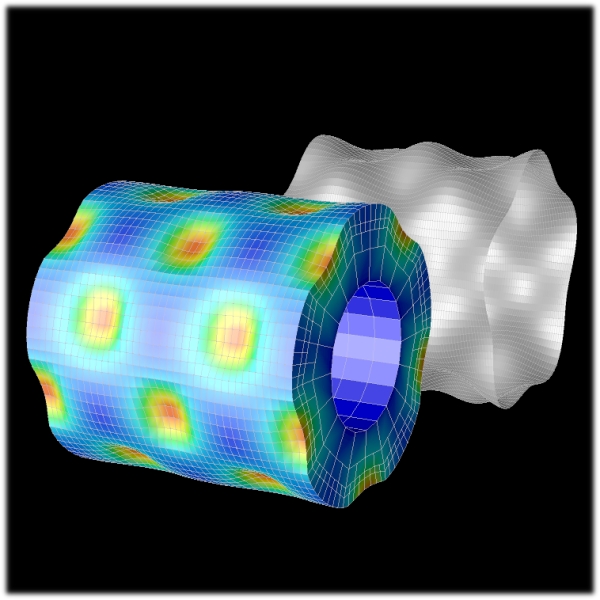

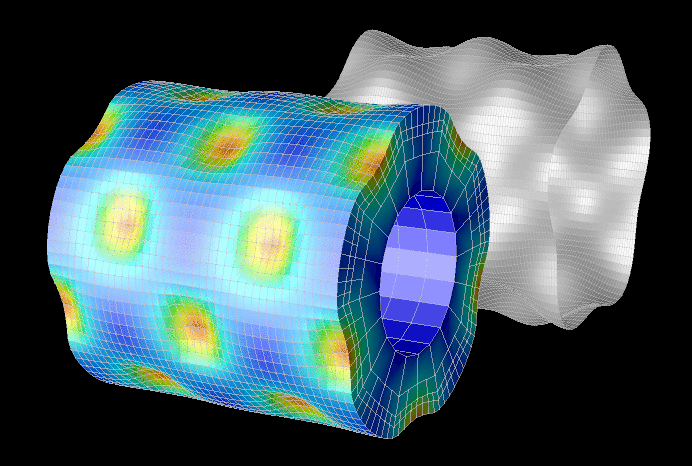

Der Zylinder ist auf der Innenseite festgehalten. Die Mantelfläche wird von dem Hindernis eingedrückt, das im Hintergrund zu sehen ist. Die Stirnseiten sind über periodische Randbedingungen miteinander verbunden. Das System hat ca. 32.000 Freiheitsgrade. Ein Rechenschritt dauert auf einem PC 20 Sekunden und umfaßt 7-8 Kontaktiterationen, nach denen die Norm der Korrekturverschiebung kleiner als 1.e-5 ist. Die Animation (3.3 MB) besteht aus 30 Schritten. Das Modell ist quasistatisch. Es gibt also keine zeitabhängigen Effekte. Die Verformung des vorausgegangenen Schrittes dient jedoch als Startlösung für den nächsten Schritt.
